Manuel d'Installation

Toutes les informations nécessaires à l'installation correcte de votre Merus Ring.

Contactez-nous

Merus Ring Measurements

Mesures

L'Anneau Merus est disponible en différentes tailles.

La taille dont vous avez besoin dépend de la circonférence ou du diamètre de votre tuyau. En dépendance de votre application, il existe différents anneaux pour des débits plus importants. Standard - Industriel - HCI (High Capacity Industrial). Dans le cadre de notre consultation concernant votre application, nous vous proposerons les anneaux adaptés à vos besoins.

Le tableau suivant montre les mesures les plus courantes dans les petites applications. Pour des diamètres de tuyaux plus grands, il suffit de nous contacter. Nous avons des anneaux jusqu'à 24'' en stock. La fabrication individuelle d'anneaux jusqu'à 72''' (environ 2 m) est possible.

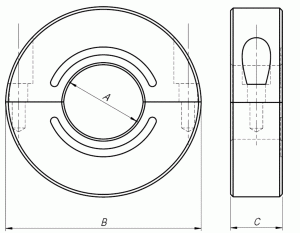

Dimensions en mm Diamètre interne  (A) Diamètre extern (B) Hauteur (C)
3/4 Pouce 28  75 25
1 Pouce 35  75 25
1 1/4 Pouces 43  75 25
1 1/2 Pouces 49  100 25
2 Pouces 61  100 25

Le lien suivant vous guide vers une courte explication sur la façon d'identifier le diamètre du tuyau.

Règle imprimable

Manuels

L'installation de l'Anneau Merus est très simple. Ainsi, souvent, le client lui-même peut installer l'anneau. Selon la taille et la complexité de l'installation, l'assistance de nos techniciens peut être nécessaire pour les applications industrielles.

Merus Ring Installation drawing

L'anneau est livré sous forme de deux demi-coques en aluminium, maintenues ensemble par deux vis.

Après avoir desserré les vis, l'Anneau Merus doit être placé autour du tuyau. Pour l'installation, seule une clé hexagonale Allan et un peu de ruban isolant sont nécessaires.

Bien entendu, vous obtiendrez une description détaillée de l'installation et de la phase d'essai de l'Anneau Merus. Si vous souhaitez examiner de plus près ces documents au cours de la période préparatoire, vous trouverez les documents en cliquant sur les liens suivants.

Guide d'Installation Guide d'Installation technique

*Nous répondons avec plaisir à vos appels en allemand, anglais et petit français. C'est pourquoi nous vous prions d'envoyer vos demandes par écrit par e-mail ou d'utiliser notre formulaire de contact. Nous transmettons les questions à nos partenaires français. Ils peuvent vous conseiller en détails.
